溫州炬惠電力為你介紹環網柜HXGN-10型

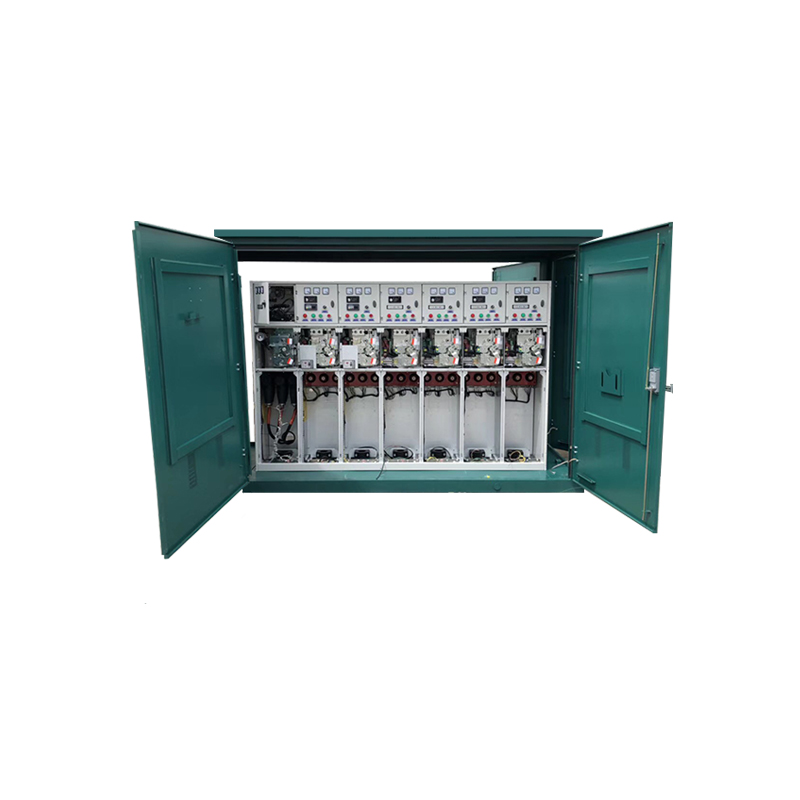

HXGN-10型

（H-環網柜；X-廂式；G-移動式；N-室內）柜門構造是用厚鋼板卷制電焊焊接拼裝而成，防水等級IP2X。柜門上端為母線槽室，儀表盤室坐落于母線槽室的前側，用厚鋼板隔開。柜門中間為高壓負荷開關室，高壓負荷開關與別的元器件中間設立絕緣層擋板。針對電纜線進出線柜，其柜底配有可拆卸的主題活動后蓋板；針對空架進出線柜，其柜上可改裝母線槽安全通道或遮掩架。

HXGN-10系列產品氣體環網柜具備15種計劃方案，在其中01號計劃方案為高壓負荷開關斷路器柜；02號計劃方案為負載高壓開關柜，這二種柜都設立接地裝置電源開關；09號計劃方案為計量檢定柜。

該系列產品環網柜的機殼選用厚鋼板卷制，螺絲擰緊拼裝而成的金屬材料全封閉式構造。柜門由4根立桿，上后蓋板，下底版，前板，后側板，檔板等構成。負載高壓開關柜正臉有左右二塊用螺絲固定不動的門；高壓負荷開關斷路器柜正臉則有3塊門邊框。門邊有視窗，可觀查高壓負荷開關和接地裝置電源開關所在的部位；柜與柜中間母線槽聯接為紅梅花斷路器接插方式，母線槽裝有絕緣護套管。柜的頂端可依據客戶規定，加設儀表箱。

環網柜中安裝的高壓負荷開關為脹氣式的，隔膜真空泵無毒性；配置的手動式，電動式實際操作組織為扭轉彈簧儲能技術組織，構造簡易，實際操作力度不大。

高壓負荷開關，接地裝置電源開關及正臉板中間設立機械設備互鎖設備，他們中間的實際操作關聯以下：

1）接地裝置電源開關重合閘后，高壓負荷開關不可以實際操作，正臉板能夠開啟；

2）接地裝置電源開關吸合后，高壓負荷開關能夠?qū)嶋H操作，正臉板不可以開啟；

3）高壓負荷開關吸合后，接地裝置電源開關能夠?qū)嶋H操作，正臉板能夠開啟；

4）高壓負荷開關重合閘后，接地裝置電源開關不可以實際操作，正臉板不可以開啟。
