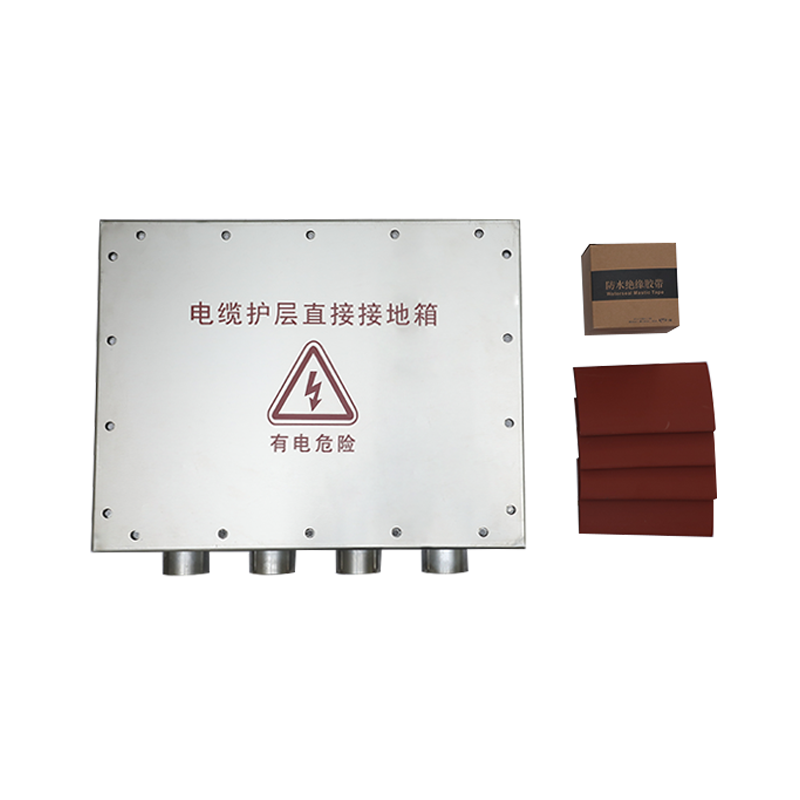

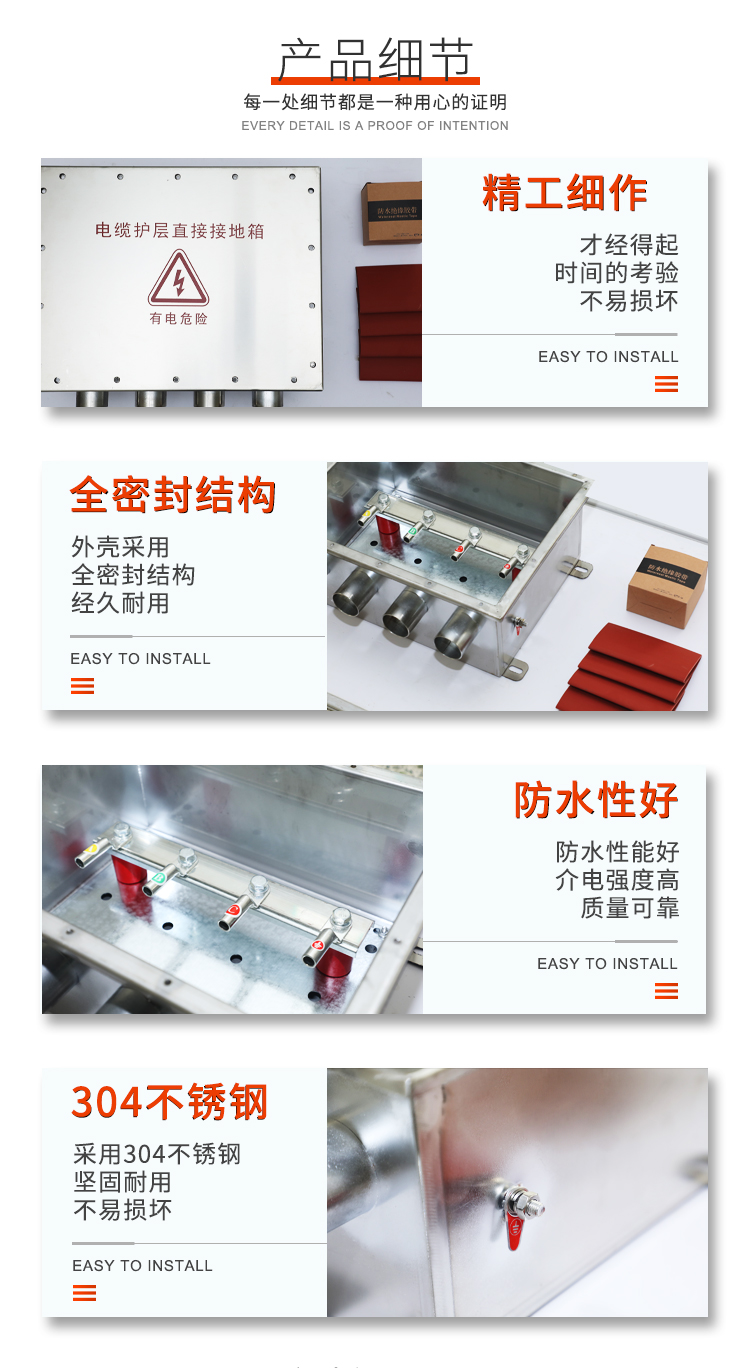

電纜直接接地箱10KV/35KV/66KV/110KV/220KV電纜用
單從電纜護層的保護要求來講，僅僅使用電纜護層保護器是可以實現這個目標的，但是從系統的安全角度看，這樣的措施是不完善的，所以將保護器置于箱體內構成電氣總體，這就是電纜接地箱的應用意義。
單從電纜護層的保護要求來講，僅僅使用電纜護層保護器是可以實現這個目標的，但是從系統的安全角度看，這樣的措施是不完善的，所以將保護器置于箱體內構成電氣總體，這就是電纜接地箱的應用意義。
序號 | 主要項目描述 | 三相直接接地箱 | 三相保護接地箱 | 三相交叉互聯保護接地箱 |
01 | 箱體尺寸，長×寬×高，mm | 350*450*190 | 350*450*190 | 500*550*200 |
02 | 內置保護器數目，只 | 0 | 3 | 3 |
03 | 電纜進出口數目，個 | 4 | 4 | 4 | 7 |
04 | 進出接地電纜類型 | 非屏蔽軟電纜 | 非屏蔽軟電纜 | 同軸屏蔽型 | 非屏蔽電纜 |
05 | 應用場合 | 終端或中間頭處 | 電纜終端處 | 絕緣接頭處 |
06 | 對地及相間耐壓值 | 交流AC | 直流DC | 交流AC | 直流DC | 交流AC | 直流DC |
06-01 | 35 kV場合，kV/1min | 相-殼，10 | 相-殼，15 | 10 | 15 | 10 | 15 |
06-02 | 66 kV場合，kV/1min | 相-殼，14 | 相-殼，20 | 14 | 20 | 14 | 20 |
06-03 | 110 kV場合，kV/1min | 相-殼，18 | 相-殼，25 | 18 | 25 | 18 | 25 |
06-04 | 220 kV場合，kV/1min | 相-殼，18 | 相-殼，25 | 18 | 25 | 18 | 25 |
07 | 對地及相間沖擊耐壓值，標準波 | -- | -- | -- |
07-01 | 35 kV場合，kV | 僅相對地，28 | 28 | 28 |
07-02 | 66 kV場合，kV | 僅相對地，36 | 36 | 36 |
07-03 | 110 kV場合，kV | 僅相對地，45 | 45 | 45 |
07-04 | 220 kV場合，kV | 僅相對地，50 | 50 | 50 |
08 | 最大短路耐受電流（動穩定） | 40 kA/1S | 40 kA/1S | 40 kA/1S |
09 | 銅排與外殼間的絕緣電阻，MΩ | ≧20 | ≧50 | ≧50 |
10 | 被限制電壓 |
|
|
|
10-01 | 35 kV場合，kV | -- | 5 | 7 |
10-02 | 66 kV場合，kV | -- | 6 | 7 |
10-03 | 110 kV場合，kV | -- | 7 | 7 |
10-04 | 220 kV場合，kV | -- | 10 | 10 |
11 | 方波電流 @ 200μs |
|
|
|
11-01 | 35 kV場合，A | 200 | 200 | 200 |
11-02 | 66 kV場合，A | 400 | 400 | 400 |
11-03 | 110 kV場合，A | 600 | 600 | 600 |
11-04 | 220 kV場合，A | 600 | 600 | 600 |
12 | 固定螺栓角尺寸,長×寬, mm | 390×250 | 480×250 | 550×340 |
熱品推薦 / Hot product
-
-

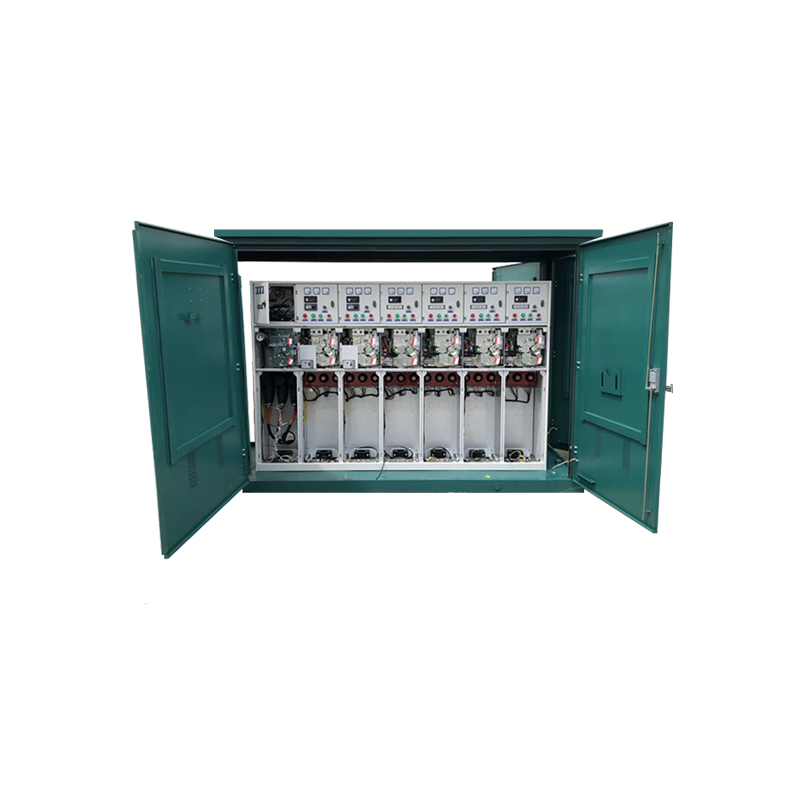

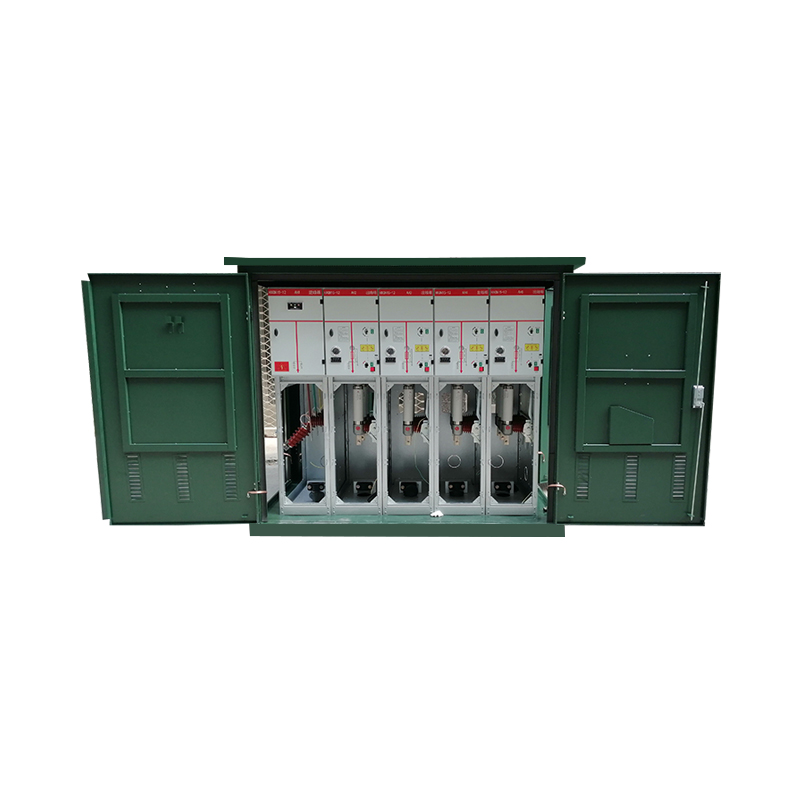

XGN15-12環網柜一、概述：??????XGN□-12型交流高壓六氟化···
-
-
-
-
單從電纜護層的保護要求來講，僅僅使用電纜護層保護器是可以實現···
-
-

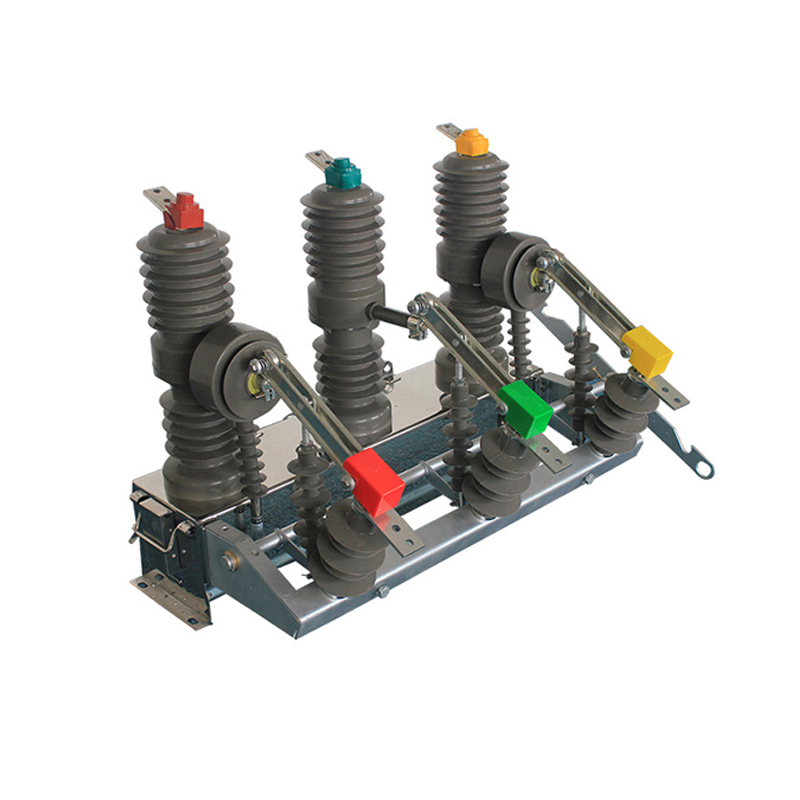

ZW32-12系列戶外高壓真空斷路器(以下簡稱“斷路器”) 是額定電壓···
-
-
-
-

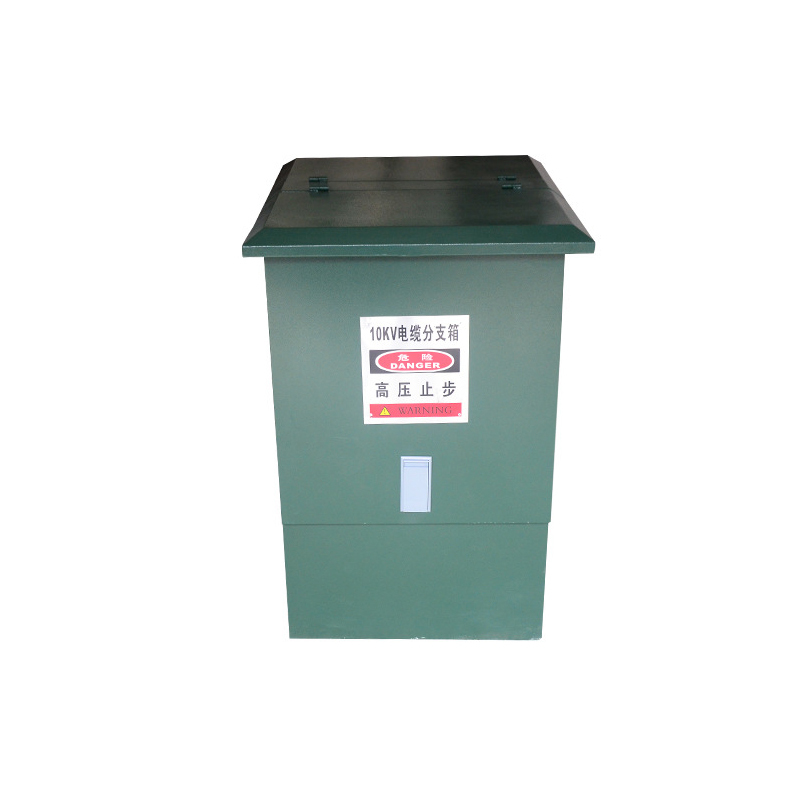

帶開關電纜分接箱的概述帶開關電纜分接箱在電力系統10kV配網電纜···
