XGN15-12環網柜

一、概述：??????XGN□-12型交流高壓六氟化硫環網開關設備（以下簡稱環網柜）廣泛使用于工礦企業、高層建筑、住宅小區、學校等作為10KV電力配電系統環網供電和終端配電之用。環網柜內裝有六氟化硫負荷開關或六氟化硫負荷開關與熔斷器組合電器可以關合和開斷額定負載電流、關合額定短路電流、開斷變壓器空載電流，組合電器配以熔斷器后可一次性開斷31.5KA短路電流，在電力系統中控制和保護作用。

二、正常使用條件：

1、海拔不超過2500m????????????????????

2、周圍溫度???+40℃～?-35℃

3、相對濕度日平均值不大于95%，月平均值不大于90%。

4、周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸氣等明顯污染；

5、無經常性的劇烈振動。當使用條件不同或有其它要求時需與制造廠協商。

三、技術參數

額定電壓[KV]?12?

額定雷電沖擊耐受電壓極間及極對地[KV]?75?

一分鐘工頻耐受電壓極間及極對地[KV]?42

額室頻率[HZ]?50?

額定電流主母線[A]?630

額定短時耐受電流主回路[KA]?20?

額定短路持續時間[S]?2?

額定峰值耐受電流[KA]?63??

防護等級IP3X?負荷開關機械壽命次500?

接地開關機械壽命次1000?

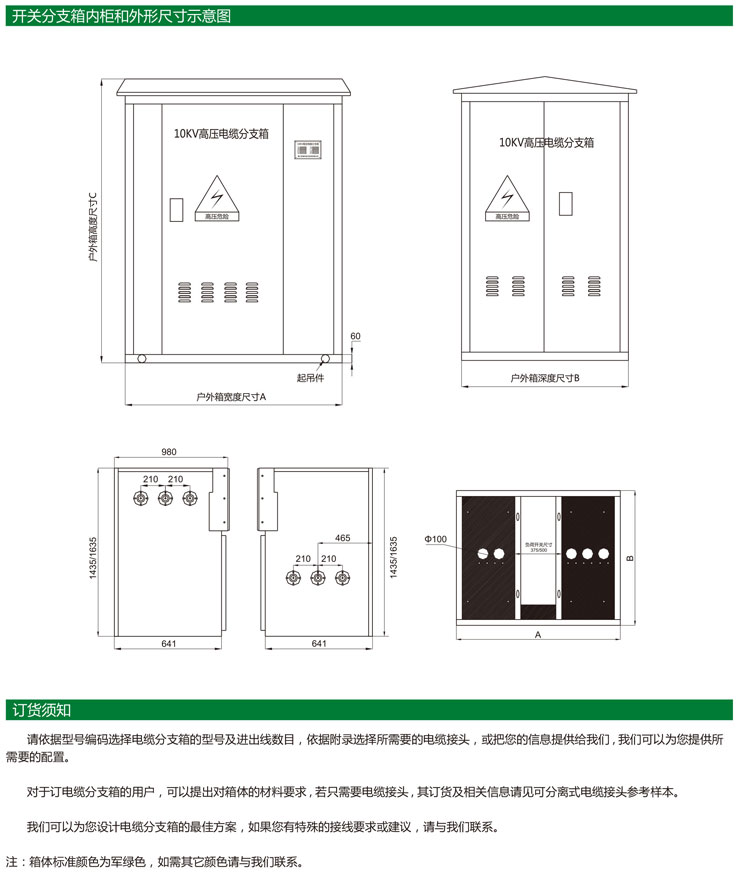

負荷開關柜柜寬[mm]?375,500,750?柜深[mm]?1000?柜高[mm]?1435,1635,1885?低壓室高[mm]?400?斷路器柜柜寬[mm]?750?柜深[mm]?1000?柜高[mm]?1885
