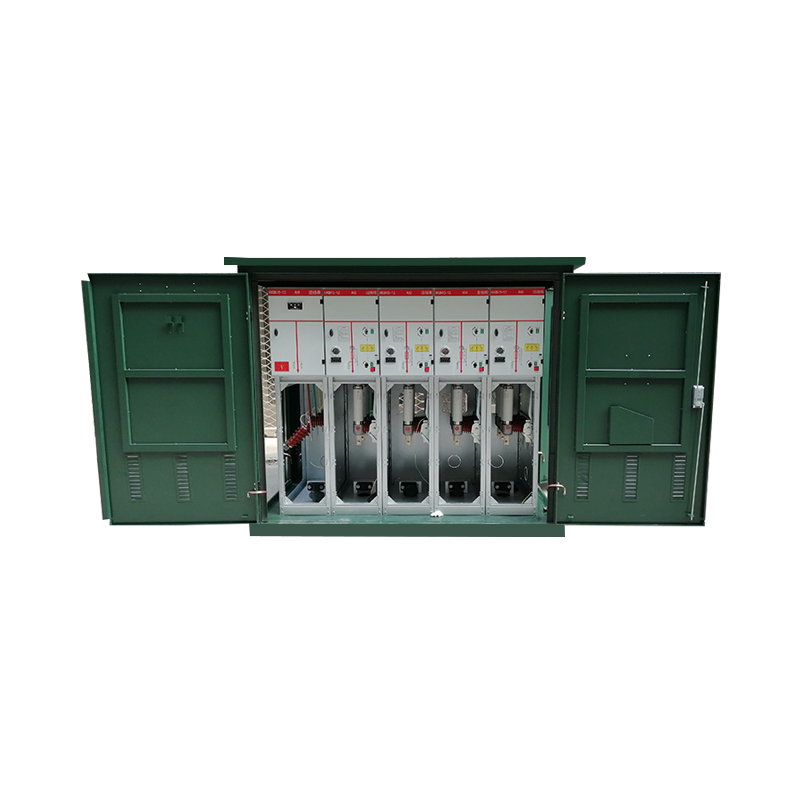

35kV電纜分支箱交聯電纜預制式終端安裝設計與施工要點是什么？

加工工藝規范

（1）依照生產商工藝文件制做。

（2）終端設備的構造形式與電纜線所聯接的電器設備的特性務必相一致，機器設備終端設備和GIS終端設備應具備符合規定的插口設備，其聯接金具務必互相配合。

（3）電線接頭（網）聯接應考慮電氣設備規定。

設計方案關鍵點

在電纜終端頭處，電纜線愷裝、金屬材料屏蔽掉層運用電線接頭各自引出來，并應接地裝置優良

工程施工關鍵點

（1）電纜線終端設備連接頭前，對電纜線開展校潮。

（2）查驗配件規格型號與電纜規格是不是一致。

（3）室外終端設備應應用專用型精準定位支撐架。

（4）剝切電纜線外護層時不可損害下一層構造，護線套斷裂面要?jiǎng)蚍Q齊整，不可有斜角及空缺，將外護線套斷裂面后100毫米段用打磨砂紙打毛。

（5）除去鋼鎧：先將鋼鎧前端開發用PVC帶扎好或保存端口號處一小段外護線套（避免 鋼鎧散掉）再按安裝加工工藝在預埋鋼鎧規格處捆縛綁絲（或應用恒力彈簧），固定不動牢固后，鋸除不必要鋼鎧；鋸鋼鎧時深層不超過鎧裝電纜薄厚的2/3，鋸斷鋼鎧不可損害內護線套，創口要齊整，不可有斜角毛邊。

（6）刃口向外除去填充料。

（7）電線接頭焊錫要堅固、整平無毛邊。

（8）按安裝加工工藝的規格除去銅屏蔽掉和半導電性層，銅屏蔽掉邊沿用粘銅條盤繞，銅屏蔽掉及半導電性層斷裂面邊沿齊整、無毛邊，除去半導體材料時不可刮傷絕緣層。銅屏蔽掉及半導體材料斷裂面邊沿不可以有毛邊及頂尖。

（9）熱縮套管熱收縮要?jiǎng)蚍Q沒有氣泡、無炭化印痕。

（10）絕緣層鏡面玻璃解決后直徑應留意加工工藝過渡配合規定，絕緣層金屬表面處理應光滑、對稱性。

（11）增繞半導電帶的規格、直徑應合乎加工工藝規定。

（12）預制構件精準定位前要將電纜線表層請潔整潔，并勻稱擦抹散熱膏。

（13）挑選點壓或六角形圍壓開展鉚壓，依據電纜線的規格型號挑選相對性應的模貝，鉚壓的次序?yàn)楸局笙?。鉚壓后打磨拋光毛邊、毛邊，鉚壓后對接表層應維持光滑無毛邊。

（14）室內預制構件終端設備連接頭，預制構件下孔與電纜線應維持超過100毫米的直線距離。

（15）相打印色帶繞包應統一、標準，路線出廠銘牌應掛在終端設備連接頭的顯著處。
